1 概 述

1.1 简介

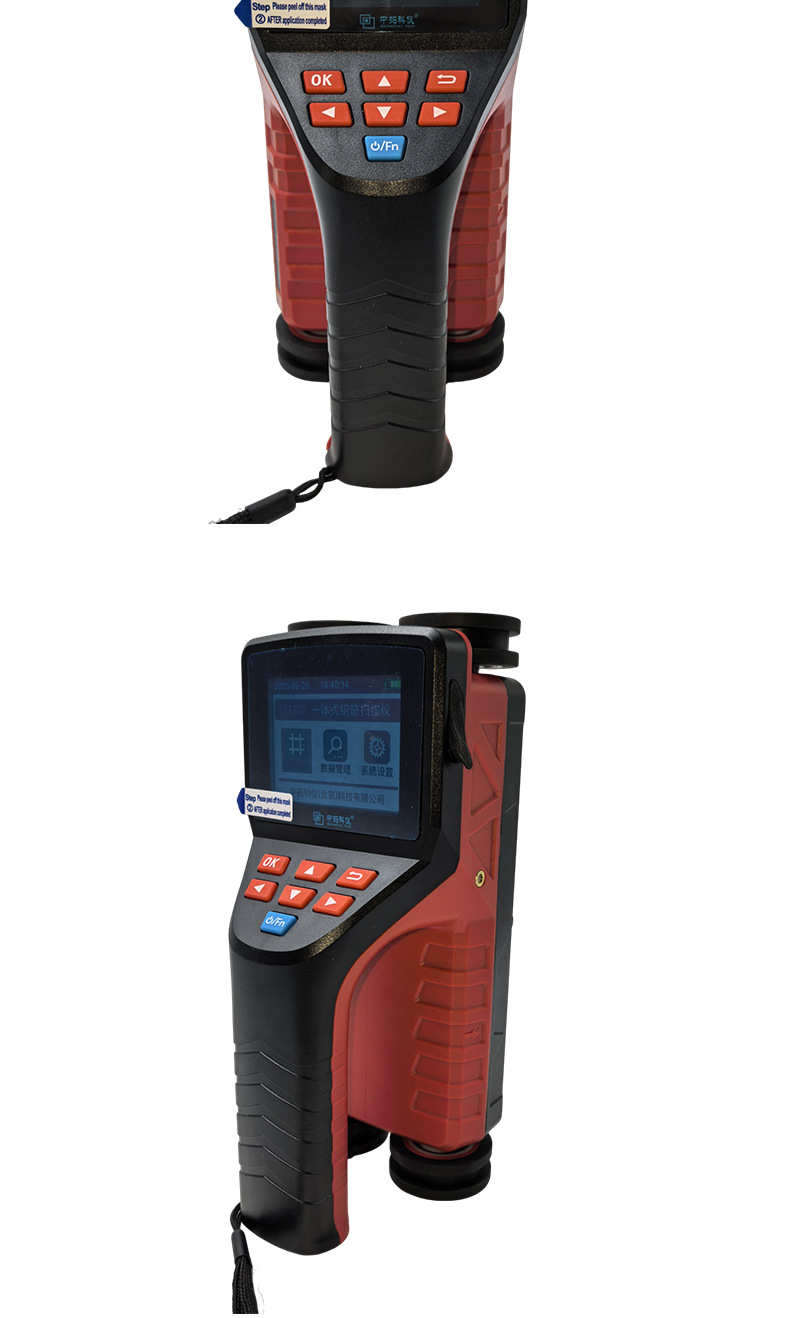

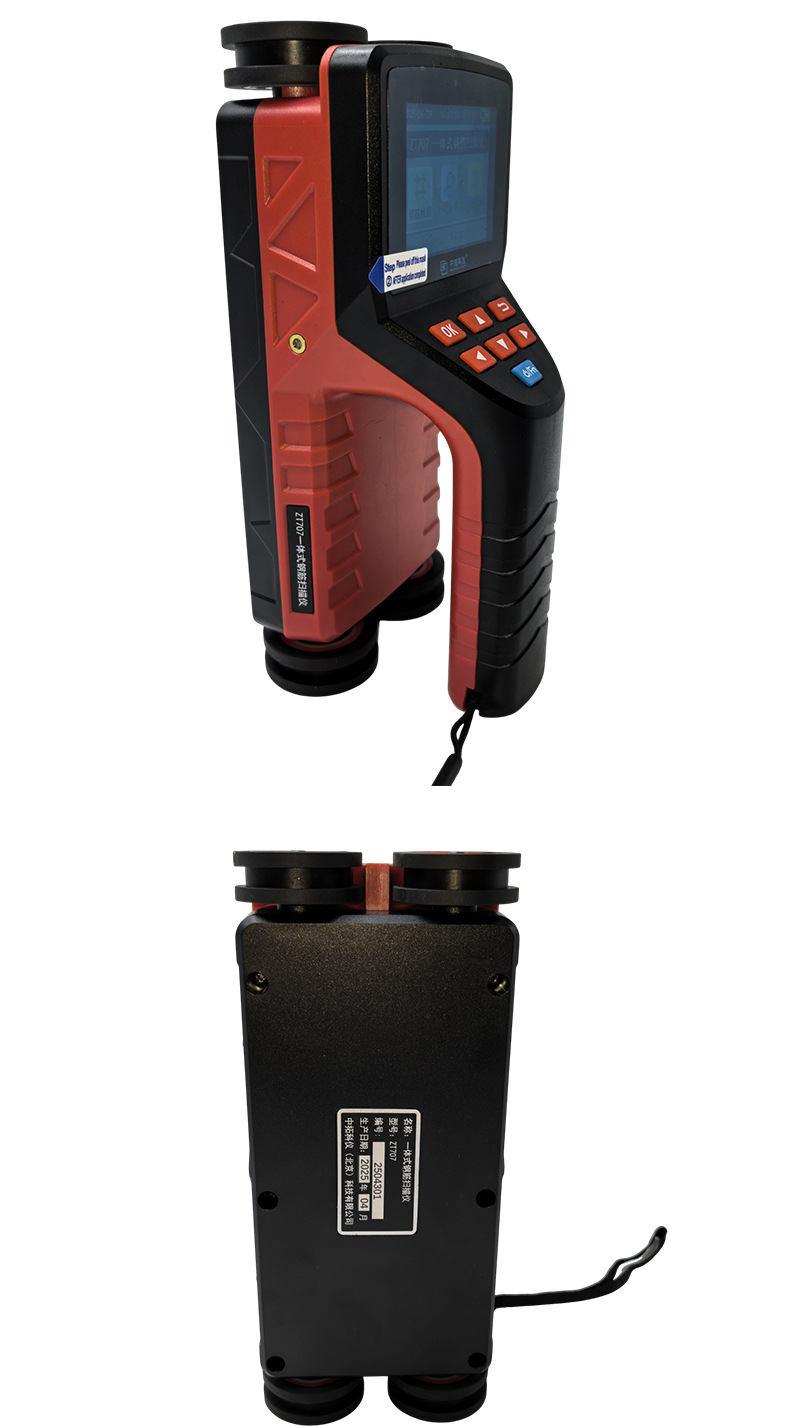

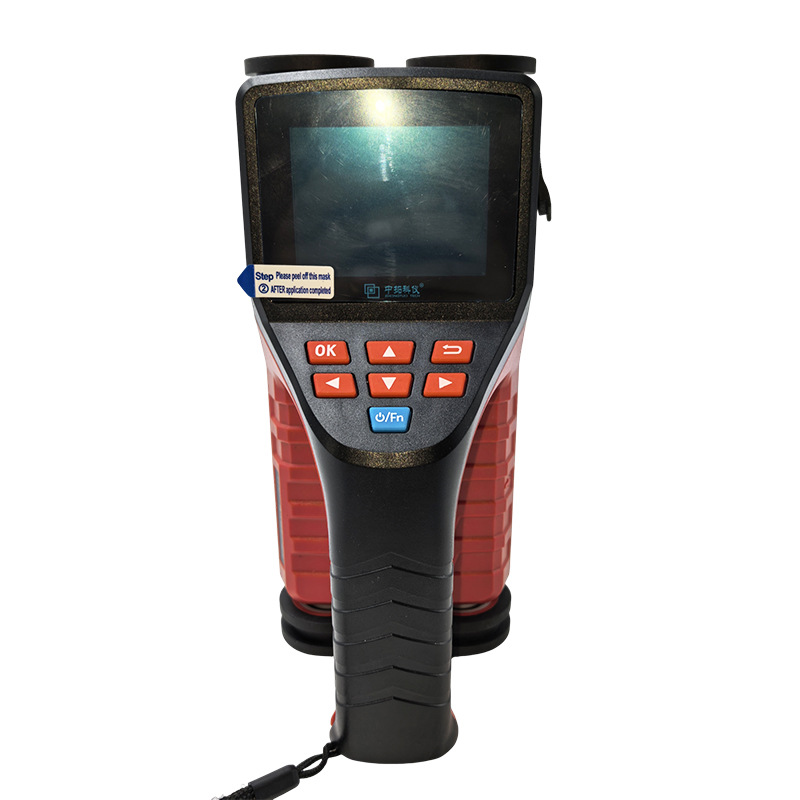

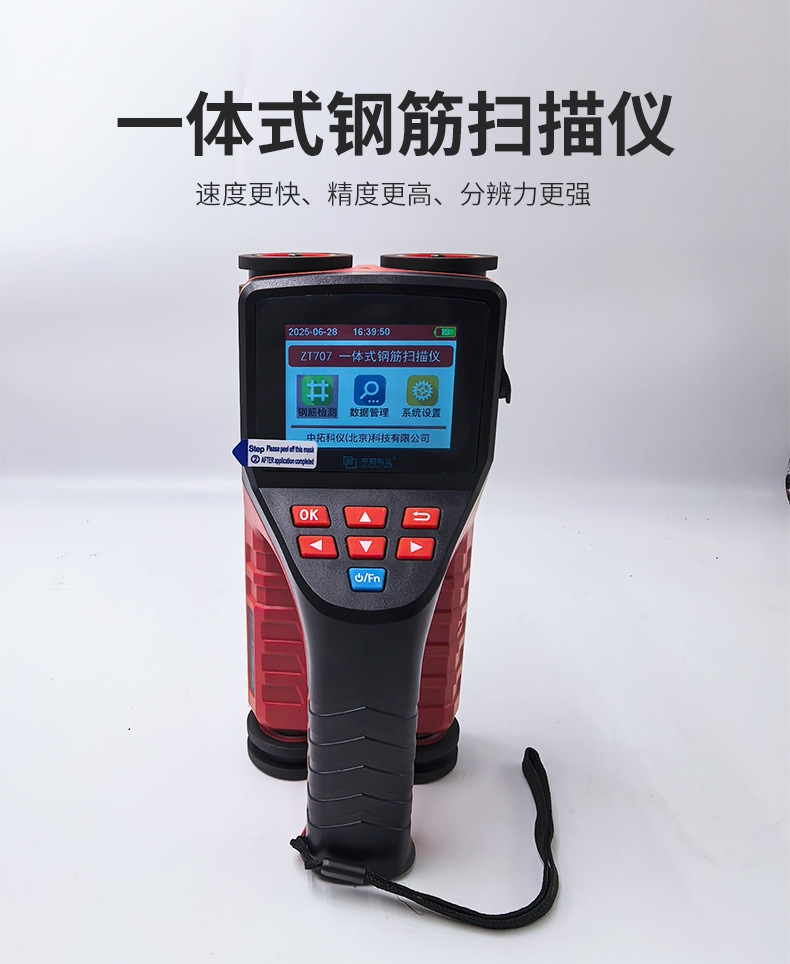

ZT707一体式钢筋扫描仪主要用于混凝土结构内部钢筋位置、保护层厚度、钢筋间距及钢筋直径等测试，并且能精确绘制整体钢筋的分布图，提供高精度、高速度检测数据；采用主机与传感器线圈一体式结构，携带及现场操作方便、快捷；采用多线圈结构设计，速度更快、精度更高、分辨力更强。

1.2  功能特点

1.2.1主要功能

1．保护层厚度检测，规程扫描，网格扫描，剖面扫描，

精细扫描，图像扫描等检测功能；

2．确定钢筋位置、走向、分布；

3．测量钢筋保护层并估测钢筋直径；

4．检测数据的存储、查看及传输。

1.2.2特色功能

1.钢筋保护层厚度、钢筋位置及间距同屏显示；

2.检测时各检测模块都完全实现后退删除错误测试数据及图形,便于现场测试使用；

3.具有精细扫描功能，对于密集筋情况下，大幅提升了钢筋根数和保护层厚度的测试精度；

4.网格扫描测试过程中完全实现随时相互交错切换X轴与Y轴（即纵横坐标轴方向）测试，随意切换后数据及钢筋分布图会自动延续之前信息进行测试，从而提高现场测试的灵活性；

5.水平和垂直激光定位，实时显示钢筋位置，瞄准框及指示灯多重提醒，方便钢筋定位；

6. 测试数据自动存储，避免了由于操作失误导致的数据丢失。

7. 八档背光亮度调节和五种主题设置功能，在户外日照强烈的情况下，亦可看清屏幕及数据；

8. 采用Type-C端口，数据传输及充电更加方便快捷；

9. 同时具备中英文双语界面；

10.可设置自动关机时间，防止仪器长时间开机从而引起电池亏电，给后续使用带来不便。

1.2.3主要特点

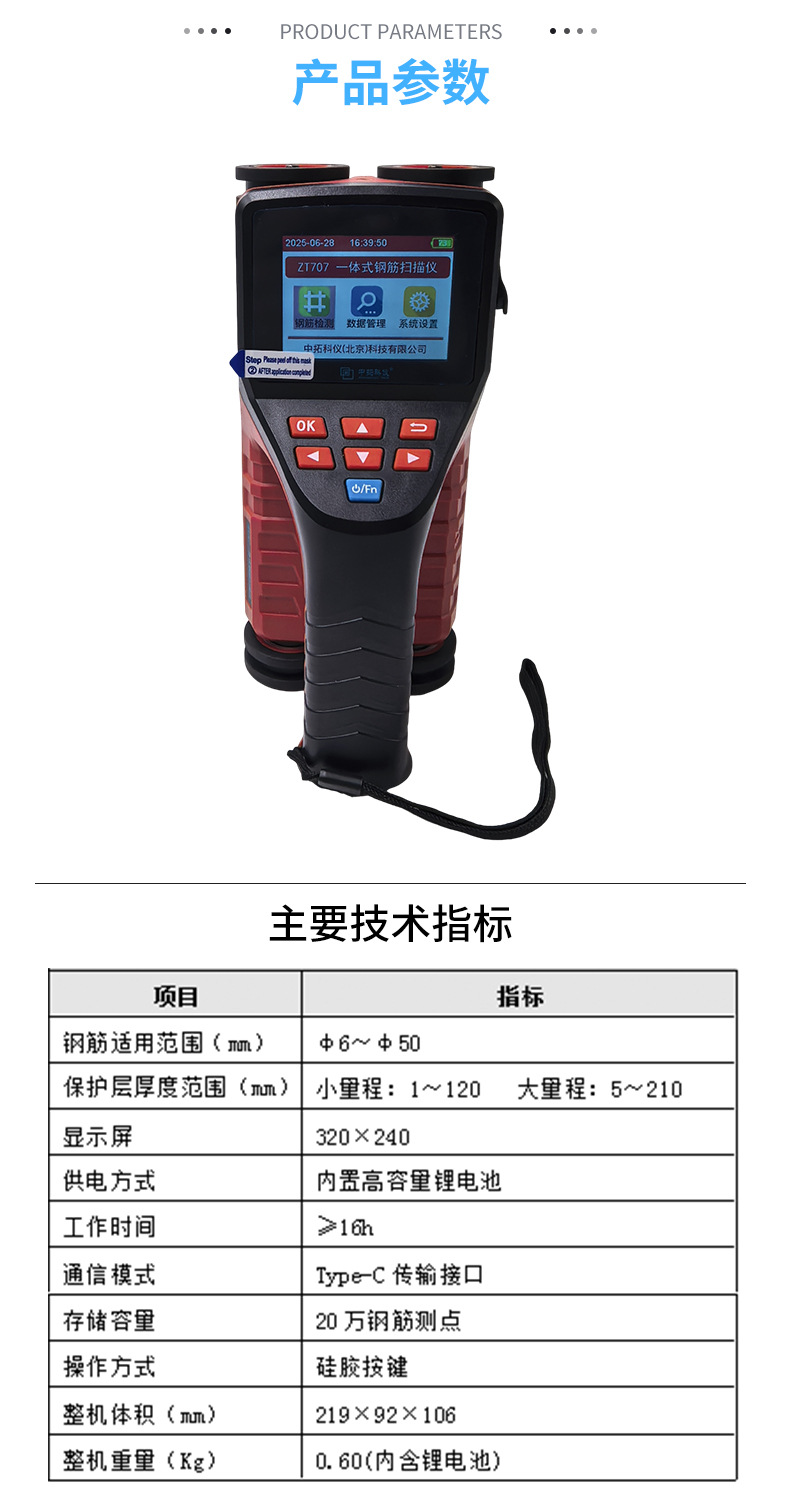

1. 2.8寸高分辨率彩色液晶屏（320×240像素）；

2. 多线圈结构设计，速度更快、精度更高、分辨力更强；

3. 采用内置大容量锂电池，设计功耗低，在电池充满情况下正常待机16小时左右；

4. 数据管理模式中数据存储、查看、删除等功能，可存储二十万左右钢筋测点数据；

5. 可配置专业独特设计的标准校准试块；

6. 采用主机与传感器线圈一体式设计，体积小巧，重量轻，方便携带；

7. 配有专业钢筋检测软件，方便在PC机进行专业数据分析，数据处理及生成完整报告。

1.4 注意事项

为了您更好得使用本产品，请您在使用前仔细阅读本使用手册，全面了解仪器、软件的使用方法和注意事项。

1.工作环境要求

u 环境温度：-10℃～+50℃

u 相对湿度：<90%RH

u 电磁干扰：无强交变电磁场

u 不得长时间阳光直射或暴晒使用，否则可能导致仪器不能正常工作等。

u 防腐蚀：在潮湿、灰尘、腐蚀性气体环境中使用时，应采取必要的防护措施。

2. 储存环境要求

u 环境温度：-20℃～+50℃

u 相对湿度：<90%RH

u 不用时请您将产品放置在仪器箱内，放在通风、阴凉、干燥的室温环境下；若长期不使用，应定期通电开机检查。

3．避免进水。

4．防磁：避免在强磁环境下使用，如大型电磁铁、变压器等附近。

5．防震：在使用及搬运过程中，应防止剧烈震动和冲击。

1.5 维修与保养

1.仪器操作

按键操作时，不宜用力过猛，不宜用沾有过多油污和泥水的手操作仪器键盘，以免影响键盘的使用寿命。

2. 电源

本仪器采用内置专用充电锂电池供电，如完全充满；可连续待机16小时以上。使用时请注意电量指示，如果电量不足时，则应尽快关闭仪器并及时用充电器对仪器进行充电，否侧可能会造成因突然断电导致的测试数据丢失甚至损毁仪器。

禁止使用其它电池或电源为本仪器供电，否则可能引起仪器损坏、电池漏液、起火等。如有不详情况请与我公司或经销商联系。
